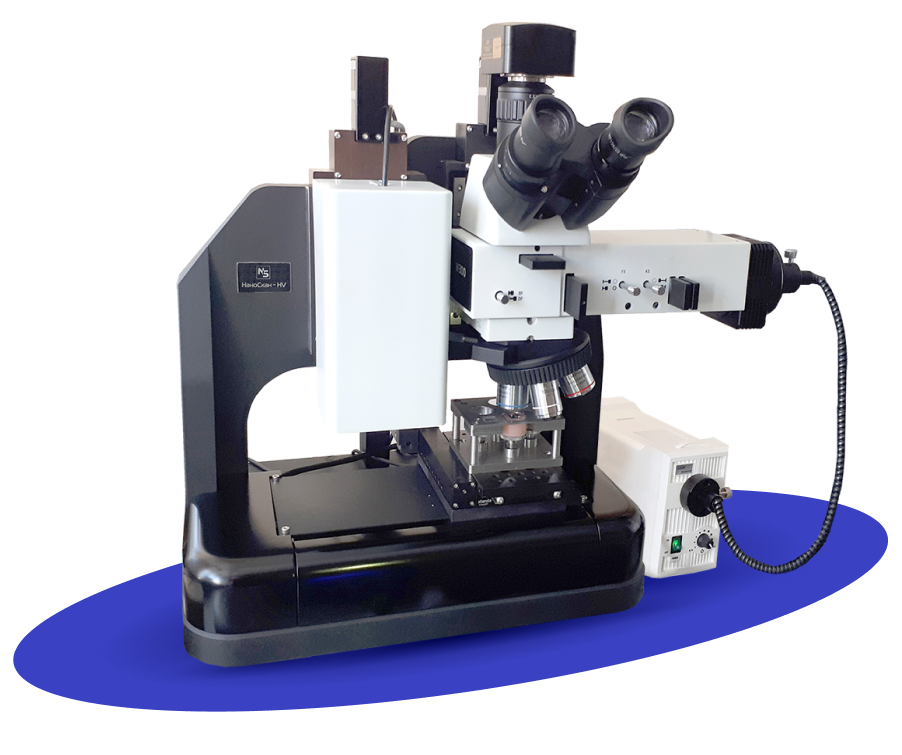

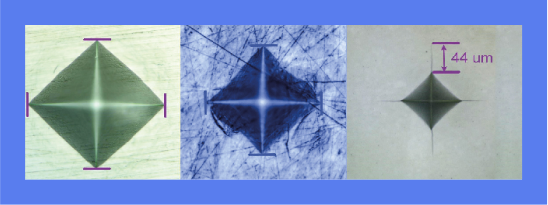

Сканирующие нанотвердомеры семейства “НаноСкан”

Сканирующие нанотвердомеры «НаноСкан» предназначены для исследования рельефа и структуры поверхностей и измерения механических свойств (в том числе твердости и модуля упругости) объемных материалов и тонких пленок на субмикронном и нанометровом масштабе.

Принцип действия

Приборы «НаноСкан» основаны на принципах сканирующей силовой микроскопии. Главным отличием «НаноСкан» является применение пьезорезонансного кантилевера камертонной конструкции с высокой изгибной жесткостью консоли (~2 Х 104 Н/м).Использование режима резонансных колебаний позволяет осуществлять контроль контакта острия зонда с поверхностью по двум параметрам: изменение амплитуды и частоты колебаний зонда.Это позволяет разделить соответственно вязкую и упругую компоненту взаимодействия острия с поверхностью и различать упругую поверхность и вязкое загрязнение на ней, неизбежно возникающее на открытом воздухе, а также измерять механические свойства поверхностей. Высокая изгибная жесткость консоли зонда позволяетпроникать сквозь вязкий слой до контакта с упругой поверхностью, а также модифицировать поверхность (проводить индентирование и нанесение царапин).

Конструкция зонда позволяет использовать алмазные наконечники разных типов. Перечисленные функциональные возможности существенно отличают «НаноСкан» от существующих сегодня коммерческих приборов.

Области применений

Уникальные возможности «НаноСкан» позволяют применять прибор как в приложениях, в которых исследования можно проводить с помощью нанотвердомеров и СЗМ, так и в областях, недоступных для таких приборов. Сканирующие нанотвердомеры семейства «НаноСкан» применяются для исследований механических свойств и контроля качества поверхностей по следующим направлениям:

  • Нанофазные и композитные материалы;
  • Ультрадисперсные твердые сплавы;
  • Новые сверхтвердые материалы;
  • Наноконструкционные материалы;
  • Полупроводниковые технологии;
  • Автомобильная промышленность;
  • Инженерные приложения;
  • Медицинские приложения;
  • Алмазы и алмазные порошки;
  • Устройства хранения информации;
  • Оптические компоненты;
  • Микро- и наноэлектромеханические
    системы (МЭМС и НЭМС);
  • Тонкие пленки;
  • Покрытия для снижения износа.
